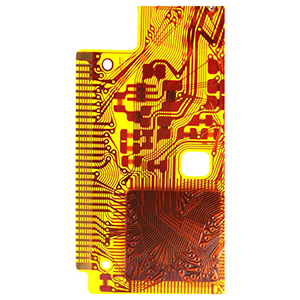

Selección de materiales para circuitos flexibles de alta velocidad

Los circuitos flexibles de alta velocidad, como alternativa importante a las placas de circuito impreso (PCB) tradicionales, se utilizan ampliamente en situaciones que requieren flexibilidad espacial y flexión dinámica debido a su excelente ductilidad durante la instalación y a lo largo de su vida útil.

Sin embargo, en aplicaciones de transmisión de señales de alta velocidad, los circuitos flexibles a menudo se enfrentan a una degradación del rendimiento, lo que ha llevado a los diseñadores a innovar aún más en la selección de materiales y el diseño estructural de los circuitos flexibles.

Rendimiento eléctrico de los circuitos flexibles

1. El rendimiento eléctrico de los circuitos flexibles se ve influido por múltiples factores. En primer lugar, el coeficiente de expansión térmica (CTE) es un parámetro clave que debe tenerse muy en cuenta en el diseño. En comparación con las PCB rígidas multicapa, los circuitos flexibles tienen valores de CTE más altos debido a la falta de protección estructural, lo que los hace más susceptibles a las fluctuaciones de rendimiento causadas por la expansión y contracción térmica. Además, el material base de los circuitos flexibles tiende a absorber la humedad, lo que no solo reduce la conductividad térmica, sino que también aumenta aún más el CTE, lo que da como resultado una conductividad general más baja.
2. Para mejorar el rendimiento eléctrico en aplicaciones de alta velocidad, el polímero de cristal líquido (LCP) se considera uno de los mejores materiales de sustrato. El LCP ofrece una baja absorción de humedad, un bajo CTE y excelentes propiedades de alta frecuencia. Funciona de manera sobresaliente en diseños de PCB de alta velocidad y placas rígidas-flexibles, mejorando eficazmente la estabilidad del circuito y la integridad de la señal.

Integración de circuitos y optimización eléctrica

1. La integración de circuitos flexibles con circuitos rígidos es un reto técnico. La unión adecuada de los circuitos flexibles a las PCB puede reducir eficazmente la tensión del circuito y minimizar los problemas causados por la expansión térmica. Al mismo tiempo, el uso de encapsulados flexibles, películas dieléctricas, recubrimientos o capas adhesivas como amortiguadores puede optimizar aún más las conexiones eléctricas y mejorar la conductividad. Estos materiales no solo tienen una buena ductilidad, sino que también ayudan a distribuir la tensión en puntos clave, mejorando la fiabilidad general.
2. Durante el diseño, es importante evitar colocar las juntas de soldadura demasiado cerca de las zonas de flexión para evitar que se rompan por la flexión repetida. Además, las trazas apiladas en exceso pueden reducir la flexibilidad del circuito, y los pasos de posprocesamiento, como el grabado y el recubrimiento de cobre, también pueden dañar las capas adhesivas y de recubrimiento, lo que afecta al rendimiento del circuito.

Propiedades mecánicas de los circuitos flexibles

El rendimiento mecánico de los circuitos flexibles está limitado principalmente por su CTE y el desarrollo de materiales laminados, como adhesivos y conectores. La aplicación de nuevos adhesivos y materiales de recubrimiento mejora significativamente la resistencia mecánica y la flexibilidad de los circuitos flexibles. Al reducir el número de puntos de conexión rígidos, los circuitos flexibles pueden lograr una mayor libertad mecánica para adaptarse a diseños 3D más complejos y entornos dinámicos.

Aplicaciones y desarrollo futuro de los circuitos flexibles

Los circuitos flexibles se utilizan ampliamente en campos de alta gama, como las industrias médica, automotriz y aeroespacial. Con el desarrollo de la tecnología de impresión 3D, el diseño y la fabricación de circuitos flexibles son cada vez más flexibles y eficientes. La impresión 3D no solo permite la impresión en capas de múltiples materiales, sino que también permite la creación rápida de prototipos de estructuras complejas, lo que reduce la dependencia del procesamiento mecánico tradicional. En el futuro, los circuitos flexibles podrán integrar mallas dinámicas y nuevos materiales (como LCP y adhesivos y recubrimientos avanzados) para mejorar aún más el rendimiento y la adaptabilidad, satisfaciendo las necesidades de aplicaciones más punteras.
