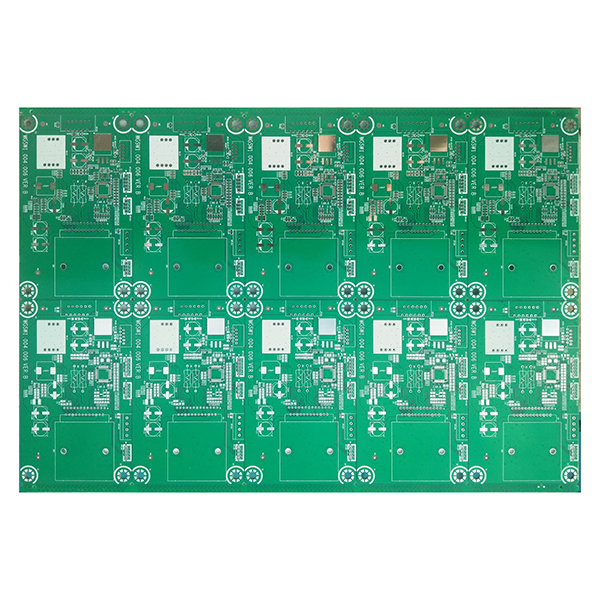

Laminado epoxi de fibra de vidrio FR-4 para aplicaciones PCB

Descripción general de la placa de fibra de vidrio FR-4

La placa de fibra de vidrio FR-4 es un sustrato de placa de circuito impreso (PCB) de alto rendimiento fabricado con tela de fibra de vidrio como material de refuerzo y resina epoxi como matriz, con lámina de cobre laminada en la superficie. Las siglas «FR» de FR-4 significan «retardante de llama» y el «4» es el código de grado del material. Sus principales características incluyen una excelente resistencia mecánica, estabilidad dimensional, propiedades de aislamiento eléctrico y retardancia de llama. El FR-4 se utiliza ampliamente en la fabricación de placas de circuito para diversos productos electrónicos y es uno de los sustratos de PCB más utilizados y habituales en la actualidad.

Estructura principal

1. Base de fibra de vidrio:Utiliza tela de fibra de vidrio de alta resistencia para garantizar una excelente resistencia mecánica y estabilidad dimensional.
2. Resina epoxi:La tela de fibra de vidrio está impregnada con resina epoxi de alto rendimiento para mejorar la resistencia al calor, el aislamiento y la estabilidad general de la placa.
3. Lámina de cobre:La superficie está recubierta con una lámina de cobre electrolítico de alta pureza, lo que facilita el grabado y la formación de patrones de circuitos finos.

Características principales de las placas de circuito FR-4

• Excelente estabilidad dimensional, bajo coeficiente de expansión térmica y difícil de deformar.
• Propiedades dieléctricas superiores, adecuadas para la transmisión de señales de alta frecuencia y alta velocidad.
• Excelente resistencia al calor, adecuada para procesos de alta temperatura, como la soldadura por reflujo, y soporta un funcionamiento prolongado a altas temperaturas.
• Alta resistencia mecánica, resistencia al impacto y a la flexión, adecuada para la fabricación de PCB multicapa y de alta densidad.
• Mínima mancha de resina durante el taladrado a alta velocidad, lo que da como resultado paredes de agujeros lisas y buena procesabilidad.
• Fuerte resistencia al fuego, que se mantiene segura y fiable incluso a altas temperaturas.
• Buena resistencia a la humedad y a los productos químicos, con una larga vida útil.
• Los colores del núcleo son principalmente amarillo o blanco, lo que resulta conveniente para la identificación del producto y la gestión de la calidad.
• Compatible con diversos procesos de tratamiento de superficies, como HASL (nivelación de soldadura con aire caliente), ENIG (níquel químico y oro por inmersión) y OSP (conservante orgánico de soldabilidad), lo que permite cumplir diferentes requisitos de montaje.

Principales aplicaciones de las placas de circuito impreso FR-4

• Ampliamente utilizadas en la fabricación de placas de circuito impreso para teléfonos móviles, ordenadores, equipos de prueba, grabadoras de vídeo, electrodomésticos y otros productos electrónicos de consumo.
• Se aplica en campos de alta fiabilidad y alto rendimiento, como equipos militares, sistemas de guía, electrónica automotriz, aeroespacial, instrumentos médicos y control industrial.
• El sustrato preferido para placas de circuito impreso multicapa, de alta densidad y alta frecuencia/alta velocidad, adecuado para comunicaciones, redes, servidores y otros dispositivos electrónicos.
• Adecuado para productos electrónicos que requieren resistencia al calor, resistencia a la humedad, retardancia de llama y larga vida útil.

Especificaciones comunes

• Espesor base: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
• Espesor del cobre: 18 μm, 35 μm, 70 μm.
• Tamaño de la placa: 1044 x 1245 mm.
• Color del núcleo: amarillo, blanco.
• Acabados superficiales: HASL, ENIG, OSP.
