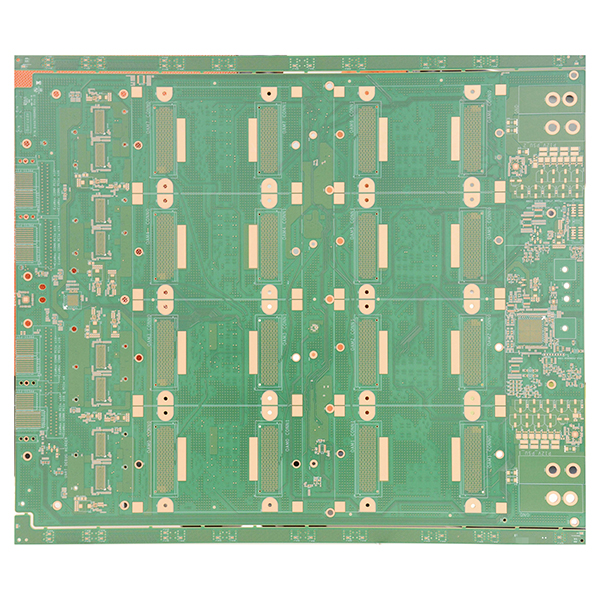

Placa base universal AI UBB fabricación para interconexión de aceleradores

Definición de placa AI UBB

La AI UBB, placa base universal, es una placa base o placa madre de alta gama diseñada para proporcionar energía, señal, gestión y canales de interconexión de alta velocidad para tarjetas aceleradoras de IA, como módulos OAM, GPU y FPGA. Normalmente sirve como plataforma de interconexión central en servidores de IA o chasis aceleradores de IA, como NVIDIA HGX, Baidu Kunlun y Alibaba Hanguang, lo que la convierte en una base de hardware clave para los centros de computación de IA modernos.

Funciones principales de la placa AI UBB

• Permite la interconexión de alta velocidad entre varias tarjetas aceleradoras de IA y la CPU host, así como entre tarjetas aceleradoras, y es compatible con protocolos como PCIe, NVLink y CXL.
• Proporciona distribución de energía unificada, interfaces de refrigeración, distribución de señales de gestión y funciones de supervisión del estado.
• Admite varios tipos de módulos aceleradores de IA, lo que ofrece una alta compatibilidad y una escalabilidad flexible.
• Garantiza rutas de datos de alto ancho de banda y baja latencia para un intercambio y una transmisión de datos eficientes.

Características principales de la fabricación de PCB AI UBB

• Número de capas ultraalto (≥20 capas), gran tamaño (generalmente superior a 400 × 500 mm) y grosor de la placa ≥3 mm.
• Utiliza materiales de alta gama y pérdida ultrabaja para cumplir con los requisitos de transmisión de señales de alta frecuencia.
• Emplea procesos avanzados como perforación trasera, vías rellenas de resina y POFV, con un orificio mínimo de 0,2 mm y una relación de aspecto ≥15.
• Alta densidad de trazas de hasta 0,09/0,09 mm, con una precisión de control de impedancia que alcanza el ±8 %.
• Admite módulos de alta potencia y sustituibles en caliente, con potentes capacidades de refrigeración y gestión de la energía.
• Diseño altamente personalizado con una fiabilidad y estabilidad excepcionales, adecuado para el despliegue de clústeres de IA a gran escala.

Principales aplicaciones de la placa AI UBB

• OAM, módulo acelerador abierto, servidores de IA de arquitectura, que sirven de puente entre los módulos OAM y la placa base/CPU.
• Placa base central para plataformas de servidores de IA como NVIDIA HGX, que proporciona interconexión para múltiples GPU/tarjetas aceleradoras de IA.
• Servidores de IA de alto rendimiento con refrigeración líquida o por aire, que permiten la expansión modular y la gestión de clústeres de IA de alta densidad y gran potencia de cálculo.
• Se utiliza en centros de supercomputación, centros de datos y plataformas de computación en la nube de IA a gran escala para aplicaciones de IA de alta gama.

Diferencias con respecto a las placas base tradicionales

• Las placas UBB están diseñadas específicamente para el ecosistema de aceleradores de IA, y admiten un mayor ancho de banda (como PCIe Gen4/Gen5, NVLink, CXL) y mayores requisitos de potencia.
• Mayor énfasis en la expansión flexible y la compatibilidad diversa entre módulos de IA, lo que permite adaptarse a la rápida evolución de la tecnología y el hardware de IA.
• Proporcionan una mayor integridad de la señal y fiabilidad del sistema, lo que las convierte en un componente indispensable para las plataformas de computación de IA a gran escala.
