Las vías ciegas conectan la capa superficial y las capas internas

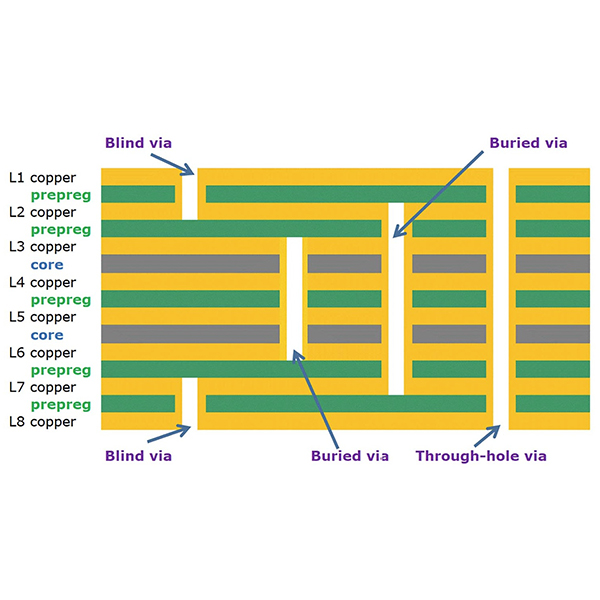

Las vías ciegasson una estructura de orificios especializada en placas de circuito impreso multicapa, que se utilizan principalmente para conectar trazas entre la capa superficial (capa exterior) de la placa y una capa interna. Uno de los puertos de una vía ciega se encuentra en la superficie exterior de la PCB, mientras que el otro puerto termina en una capa interna de la PCB, sin atravesar toda la placa.

Características clave de las vías ciegas

1. Método de conexión:Conecta solo la capa superficial (por ejemplo, la capa 1 o la capa superior) a una capa interna, sin atravesar todas las capas.
2. Apariencia:Visible desde la superficie de la PCB, pero el orificio no se extiende hasta el lado opuesto.
3. Complejidad de fabricación:Más complejo que los orificios pasantes estándar, ya que requiere técnicas de perforación y recubrimiento por capas.

Aplicaciones de las vías ciegas

1. Se utilizan en placas de interconexión de alta densidad (HDI) para aumentar la densidad de enrutamiento.
2. Adecuadas para diseños que requieren conexiones multicapa y ahorran espacio, como teléfonos inteligentes, tabletas, dispositivos de comunicación y otros aparatos electrónicos de alta gama.

Ventajas de las vías ciegas

1. Ahorran espacio en la PCB y mejoran la densidad de enrutamiento.
2. Acorta eficazmente las rutas de transmisión de señales, mejorando la integridad de las mismas.
3. Facilita la miniaturización y los diseños de alto rendimiento.
