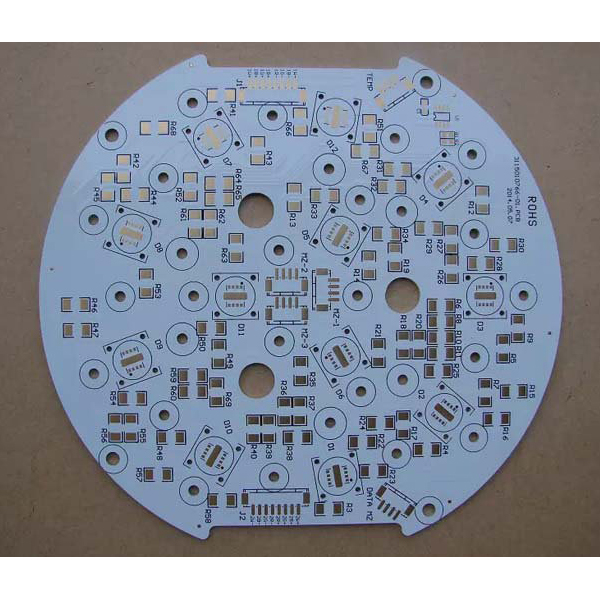

PCB con base de cobre con vías térmicas y eléctricas separadas

PCB con base de cobre (PCB con núcleo de cobre)

La PCB con base de cobre (PCB con base de cobre o PCB con núcleo de cobre) es un tipo de placa revestida de cobre que utiliza cobre metálico como material base. Su estructura es similar a la de las PCB de aluminio, y suele constar de tres partes: la base de cobre, la capa aislante y la lámina de cobre. Las PCB de cobre se caracterizan por su altísima conductividad térmica y su excelente resistencia mecánica, lo que les permite disipar de forma rápida y eficaz el calor generado por los componentes electrónicos. Se utilizan ampliamente en productos electrónicos de alta potencia, alto calor y alta fiabilidad, como amplificadores de potencia, dispositivos de comunicación, módulos de potencia, electrónica automotriz e iluminación LED.

Características principales de los PCB basados en cobre

1. Conductividad térmica extremadamente alta, muy superior a la de las PCB de aluminio y las placas FR-4 estándar.
2. Excelente aislamiento eléctrico y rendimiento de procesamiento mecánico.
3. Pueden soportar una mayor densidad de corriente y potencia, lo que las hace adecuadas para dispositivos electrónicos de alta gama y aplicaciones con requisitos estrictos de disipación del calor.

Principales aplicaciones de los PCB basados en cobre

1. Equipos electrónicos de alta potencia: como amplificadores de potencia, módulos de potencia de alta potencia, inversores, etc., donde se requiere una disipación de calor eficiente y una alta capacidad de corriente.
2. Productos de iluminación LED: lámparas LED de alta potencia, farolas LED, lámparas LED para automóviles, pantallas LED, etc., que pueden reducir eficazmente la temperatura de unión de los LED y prolongar su vida útil.
3. Electrónica automotriz: unidades de control del motor, módulos de distribución de energía, cargadores a bordo, iluminación automotriz, etc., donde la disipación del calor y la fiabilidad son fundamentales.
4. Equipos de comunicación: amplificadores de potencia de estaciones base, módulos de RF, filtros, dispositivos de comunicación por microondas, etc., que requieren una gran disipación del calor y una alta estabilidad.
5. Control industrial: fuentes de alimentación conmutadas de alta frecuencia, controladores de motores, convertidores de frecuencia, equipos de automatización industrial, etc., utilizados en sistemas de control electrónico de alta potencia y alta temperatura.
6. Equipos médicos: fuentes de alimentación médicas, equipos de imagen médica, dispositivos de terapia láser, etc., donde la disipación del calor y la seguridad son esenciales.
7. Campos aeroespacial y militar: sistemas de radar, equipos de navegación, sistemas de alimentación y otros componentes electrónicos que requieren una alta fiabilidad y adaptación a entornos extremos.
8. Sector de las nuevas energías: inversores fotovoltaicos, convertidores de energía eólica, sistemas de gestión de baterías y otras placas de control de potencia para dispositivos de nuevas energías.
9. Electrónica de consumo: equipos de audio de alta gama, consolas de videojuegos, módulos de alimentación para hogares inteligentes y otros productos que requieren una alta disipación del calor y un alto rendimiento.

PCB de cobre con separación termoeléctrica

La PCB de cobre con separación termoeléctrica es una PCB de cobre con una estructura especial, que se utiliza principalmente para mejorar aún más el rendimiento de disipación del calor y la fiabilidad del aislamiento eléctrico de los productos electrónicos. «Separación termoeléctrica» significa que la ruta de conducción térmica y la ruta eléctrica se diseñan de forma independiente y separada, lo que permite una disipación eficiente del calor al tiempo que se garantiza un excelente aislamiento eléctrico.

Estructura de la PCB de cobre con separación termoeléctrica

1. En la parte inferior de los componentes que requieren una disipación eficiente del calor, se abre una ventana directamente en la base de cobre y se rellena con materiales de alta conductividad térmica (como piezas de cerámica, pilares de cobre o bloques de cobre), lo que permite que el calor generado por los componentes se transfiera directamente a la base de cobre, mientras que la conexión eléctrica sigue pasando a través de la capa aislante y el circuito de lámina de cobre.
2. De esta manera, el calor se disipa directamente a través del pilar o la ventana de conducción térmica, mientras que la corriente sigue pasando a través del circuito sobre la capa aislante: las rutas térmica y eléctrica están separadas y no interfieren entre sí.

Principales ventajas de la PCB de cobre con separación termoeléctrica

1. Mejora considerablemente la eficiencia de la disipación del calor, especialmente adecuada para LED de alta potencia, dispositivos de alimentación y otras aplicaciones extremadamente sensibles al calor.
2. Garantiza la seguridad eléctrica, evitando fugas y averías.
3. Permite la miniaturización y el diseño de alta integración.

Escenarios de aplicación de los PCB de cobre con separación termoeléctrica

• Iluminación LED de alta potencia
• Empaquetado COB
• Faros de automóviles
• Módulos semiconductores de potencia
• Otros campos relacionados
