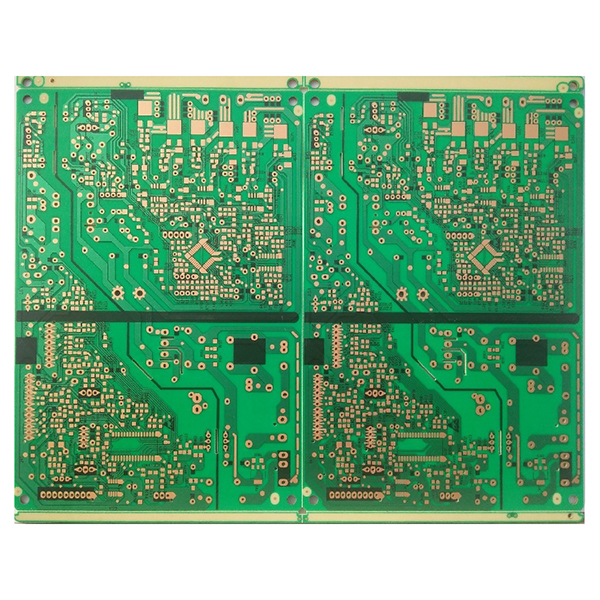

Laminado de papel fenólico revestido de cobre ignífugo PCB

El material laminado de papel fenólico recubierto de cobre ignífugo cumple con la norma ignífuga UL 94 V-0 y presenta excelentes propiedades de resistencia al fuego y aislamiento eléctrico.

Estructura principal:

1. Base de papel aislante:Fabricada con papel de pulpa de madera de alta pureza, tratado varias veces para garantizar el aislamiento eléctrico y la resistencia mecánica.
2. Resina fenólica:La base de papel está impregnada con resina fenólica para mejorar la resistencia al calor, la resistencia a la humedad y la estabilidad del tablero.
3. Lámina de cobre:Se lamina una lámina de cobre electrolítico de alta pureza en la superficie para facilitar el grabado posterior y la formación del patrón del circuito.

Características principales del laminado revestido de cobre ignífugo:

1. Bajo coste, adecuado para la producción en masa.
2. Excelente resistencia al fuego, cumple con la norma 94 V-0.
3. Buena resistencia a la humedad y al calor.
4. Buena estabilidad dimensional, baja deformación y distorsión, rendimiento superior en el procesamiento mecánico.
5. La temperatura adecuada para el punzonado es de 40 °C a 70 °C, fácil de punzonar, taladrar y otros procesos.
6. El tratamiento con colofonia se utiliza comúnmente en la superficie. Debido a su resistencia a la temperatura, no puede someterse a un tratamiento de recubrimiento con soldadura.

Principales aplicaciones del laminado ignífugo:

1. Ampliamente utilizado en la fabricación de placas de circuitos para productos electrónicos de consumo, como televisores, grabadoras, equipos de audio, consolas de videojuegos, teléfonos y electrodomésticos.
2. En los últimos años, también se utiliza en placas de alimentación de osciloscopios (CRT) y equipos de ofimática (equipos OA).
3. Adecuado para productos electrónicos sensibles al coste y entornos de trabajo moderados.

Especificaciones comunes:

1. Espesor base: 1,2 mm, 1,6 mm
2. Espesor del cobre: 25 μm, 35 μm
3. Tamaño de la placa: 1020 x 1030 mm
