PCB híbrida

PCB híbrida significa que es una placa de circuito impreso laminada mixta

Las placas laminadas híbridas representan una solución estructural avanzada para PCB que equilibra el alto rendimiento y la rentabilidad, ideal para productos electrónicos que requieren múltiples capacidades, como alta frecuencia, alta velocidad y resistencia a altas temperaturas.

Descripción

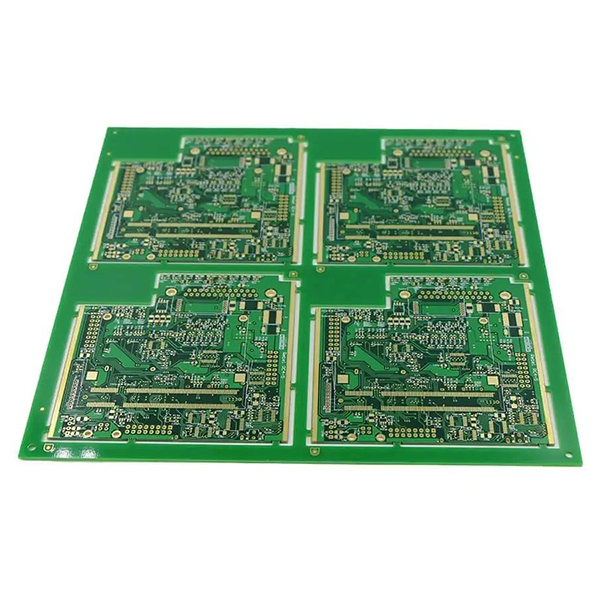

PCB híbrida (PCB de laminado mixto)

La PCB híbrida (PCB de laminado mixto) se refiere a una placa multicapa formada por la laminación de dos o más tipos diferentes de sustratos, como FR4, PTFE, cerámica o materiales de alta frecuencia, en una sola placa de circuito impreso (PCB), según sea necesario. Esta placa combina las ventajas de múltiples materiales, equilibrando el rendimiento de transmisión de señales de alta frecuencia/alta velocidad con una excelente resistencia mecánica y control de costes.

Características principales

  1. Diversidad de materiales:Las combinaciones más comunes incluyen FR4 + materiales de alta frecuencia, FR4 + cerámica, FR4 + PI, etc.
  2. Complementariedad del rendimiento:Permite capas específicas para un funcionamiento de alta frecuencia/baja pérdida, mientras que otras proporcionan alta resistencia/bajo coste.
  3. Amplia aplicación:Se utiliza ampliamente en radares, antenas, RF, comunicaciones 5G, electrónica automotriz, aeroespacial y otros campos.

Escenarios de aplicación

  1. Las capas de señales de alta frecuencia/alta velocidad utilizan materiales de alta frecuencia, mientras que otras capas emplean materiales convencionales como FR4, equilibrando el rendimiento y el coste.
  2. Las capas de potencia y señal utilizan materiales con diferentes constantes dieléctricas y coeficientes de expansión térmica para mejorar la fiabilidad.

Ventajas y retos

  1. Ventajas:Mejora el rendimiento general de la PCB, optimiza los costes y se adapta a los requisitos de circuitos complejos.
  2. RetosLos complejos procesos de fabricación exigen una alta precisión en la laminación, la unión entre capas y la adaptación del coeficiente de expansión térmica.
