PCB con película de carbono niquelada para contactos conductivos

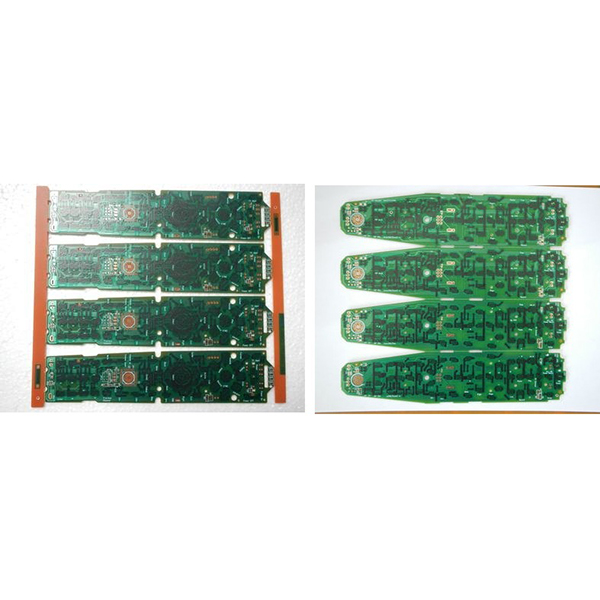

PCB con película de carbono niquelada

Descripción

PCB con película de carbono niquelada(comúnmente conocida como PCB con película de carbono niquelada) es una placa de circuito especializada ampliamente utilizada en la fabricación de placas de circuito impreso (PCB). Su estructura consiste en imprimir primero una capa de tinta de carbono (es decir, película de carbono) en áreas designadas de la PCB, seguida de la aplicación de una capa de níquel metálico sobre la superficie de la película de carbono mediante galvanoplastia o recubrimiento químico.

Características principales

1. Excelente conductividad:La película de carbono en sí misma posee una buena conductividad, que se ve reforzada por el niquelado.
2. Alta resistencia al desgaste:La dura capa de níquel mejora significativamente la resistencia al desgaste de los puntos de contacto.
3. Fuerte resistencia a la corrosión:El níquel ofrece una gran resistencia a la oxidación y la corrosión, lo que prolonga la vida útil de la placa de circuito impreso.
4. Rentable:Menor coste que el chapado directo en oro o plata, a la vez que supera en rendimiento a la película de carbono puro.

Aplicaciones típicas

1. Teclados, interruptores y puntos de contacto en dispositivos electrónicos que requieren una alta resistencia al desgaste y conductividad.
2. Áreas de contacto deslizantes o de uso frecuente, como mandos a distancia de alta gama, dispositivos médicos y paneles de control industriales.
3. Resistencias variables y puntos de contacto de interruptores deslizantes que requieren una vida útil prolongada.

Comparación sencilla

1. Placas de película de carbono estándar (solo película de carbono):Menor coste, adecuadas para requisitos básicos de conductividad y resistencia al desgaste.
2. Placas de película de carbono niqueladas (película de carbono + capa de níquel):Mayor resistencia al desgaste, conductividad y resistencia a la corrosión, adecuadas para aplicaciones de alta exigencia.
