Fabricación de PCB para módulo de conmutación OAM

Fabricación de placas PCB para módulos de conmutación OAM para sistemas de IA y HPC

La fabricación de placas PCB para módulos de conmutación OAM es una tecnología fundamental en los campos de los servidores de computación de alto rendimiento (HPC) y de inteligencia artificial (IA). OAM es un paquete de tarjetas aceleradoras de IA de estándar abierto promovido por el Open Compute Project (OCP) y se utiliza ampliamente en centros de datos a gran escala para el entrenamiento de IA, la inferencia y otros escenarios.

Descripción

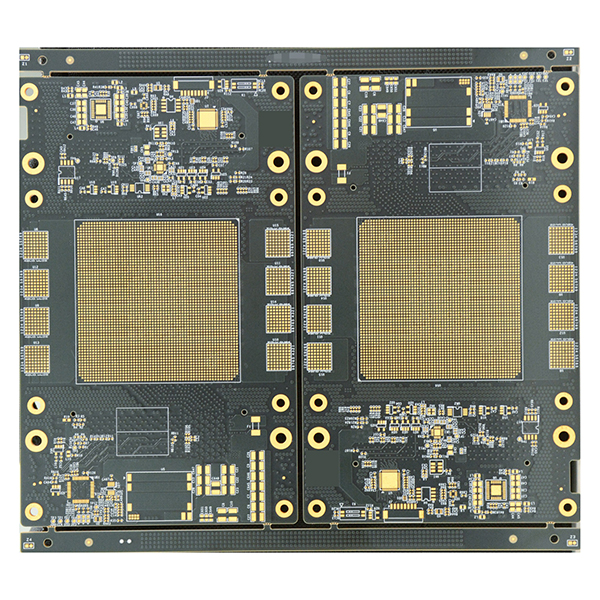

Fabricación de placas PCB para módulos de conmutación OAM

La fabricación de placas PCB para módulos de conmutación OAM proporciona a estos sistemas una base para la interconexión de datos de gran ancho de banda y baja latencia, lo que la convierte en un componente vital para la implementación de una infraestructura de IA moderna.

Características principales de la fabricación de placas PCB para módulos de conmutación OAM

  • Interconexión y intercambio de datos de alta velocidad:Integra chips de conmutación de alta velocidad, como PCIe Switch y NVSwitch, lo que permite una interconexión de alta velocidad entre varias tarjetas aceleradoras OAM y entre las tarjetas y la CPU del host.
  • Modularidad y escalabilidad:Admite la implementación paralela de varias tarjetas aceleradoras OAM, lo que facilita la ampliación de la potencia de cálculo del sistema según sea necesario.
  • Compatibilidad con múltiples protocolos:Compatible con múltiples protocolos de interconexión de alta velocidad, como PCIe, NVLink y CXL, lo que satisface los requisitos de diferentes escenarios de aceleración de IA.
  • Gestión y suministro de energía unificados:Proporciona interfaces unificadas de distribución de energía, supervisión y gestión para las tarjetas aceleradoras OAM, lo que garantiza un funcionamiento estable a largo plazo del sistema.
  • Proceso de fabricación de alta precisión:Los diseños de PCB suelen tener alrededor de 18 capas, con un diámetro de perforación de 0,2 mm, utilizando técnicas avanzadas como la perforación trasera, el taponado con resina y el POFV. Existen estrictos requisitos de coplanaridad en las posiciones BGA para garantizar la calidad de la soldadura del paquete de chips.
  • Aplicación de materiales de alto rendimiento:Utiliza materiales de muy baja pérdida y materiales de alta velocidad superiores, tinta de alta velocidad y procesos de óxido marrón de perfil bajo. Algunos productos utilizan una lámina de cobre interior de 3OZ o más para garantizar la integridad de la señal y una alta capacidad de conducción de corriente.

Aplicaciones principales

  • Grandes servidores de IA (como las plataformas NVIDIA HGX), chasis de aceleradores de IA, centros de supercomputación y otros sistemas de clústeres de IA de alta densidad.
  • Entrenamiento de modelos grandes de IA, inferencia, computación científica y plataformas de computación en la nube.
  • Diversos escenarios de aplicaciones de IA de alto rendimiento, como el reconocimiento de imágenes, el procesamiento del lenguaje natural y el aprendizaje automático.
