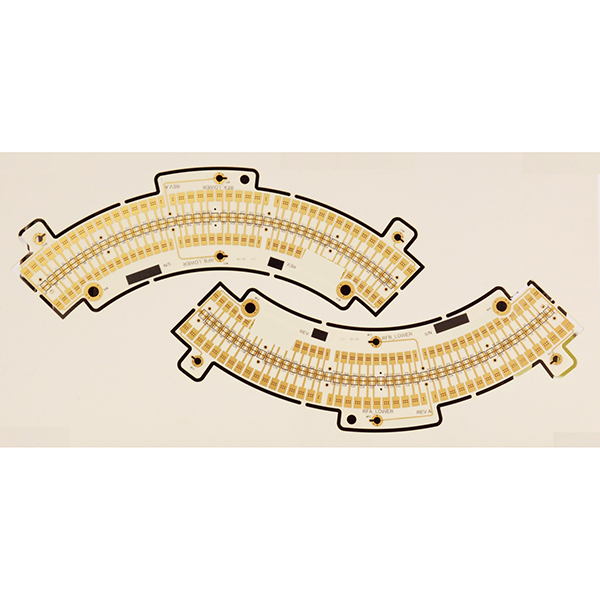

Fabricación de placas de circuito impreso para transceptores de RF

Fabricación de placas de circuito impreso para transceptores de RF para 5G

La fabricación de placas de circuito impreso para transceptores de RF suele utilizar sustratos de hidrocarburos o PTFE, normalmente con entre 2 y 8 capas, y presenta un diseño de circuitos de RF denso en la superficie de la PCB.

Descripción
Los módulos transceptores de RF son unidades de entrada y salida de señales cruciales en las redes de comunicación 5G modernas, responsables de recibir y transmitir señales a través de redes inalámbricas. La fabricación de placas de circuito impreso (PCB) para transceptores de RF requiere una precisión extremadamente alta en el grabado de circuitos, normalmente con un tratamiento superficial ENIG (níquel químico y oro por inmersión).

Características principales de la fabricación de placas de circuito impreso para transceptores RF

  • Utiliza sustratos de hidrocarburos o sustratos de PTFE con un excelente rendimiento de alta frecuencia para garantizar una pérdida mínima en la transmisión de señales.
  • Número de capas flexible, normalmente de 2 a 8 capas, para satisfacer las necesidades de los diseños de circuitos RF con diferentes grados de complejidad.
  • Diseño denso de circuitos de RF con requisitos de precisión de grabado muy elevados para garantizar la integridad de la señal.
  • Utiliza comúnmente el tratamiento superficial ENIG (níquel químico y oro por inmersión) para mejorar la fiabilidad de la soldadura y la resistencia a la corrosión.
  • Excelente control de la impedancia para cumplir los requisitos de transmisión de señales de alta frecuencia.
  • Admite el diseño de líneas microstrip y estructuras de guía de onda coplanar con tamaños pequeños y espaciado fino.
  • Material de sustrato, número de capas, grosor y opciones de tratamiento superficial personalizables según los requisitos del cliente.

Aplicaciones principales

  • Módulos transceptores de RF y unidades de antena en estaciones base 5G.
  • Módulos frontales de RF en dispositivos de comunicación inalámbrica como WiFi, Bluetooth y ZigBee.
  • Módulos transceptores de alta frecuencia en sistemas de comunicación por satélite y radares.
  • Componentes RF de alta frecuencia en terminales de comunicación móvil.
  • Equipos transceptores de alta frecuencia en electrónica aeroespacial y militar.
  • Módulos de comunicación inalámbrica en aplicaciones de IoT y hogares inteligentes.
  • Otros equipos de comunicación y prueba RF que requieren procesamiento de señales de alta frecuencia.
