Inspección de pasta de soldadura para una producción SMT precisa

Descripción general de la inspección de pasta de soldadura

La inspección de la pasta de soldadura, mediante equipos de inspección de alta precisión, permite comprobar de forma exhaustiva el estado de impresión de la pasta de soldadura en cada placa de circuito, lo que mejora eficazmente el rendimiento del producto y la calidad general.

Principio de funcionamiento de la inspección de pasta de soldadura

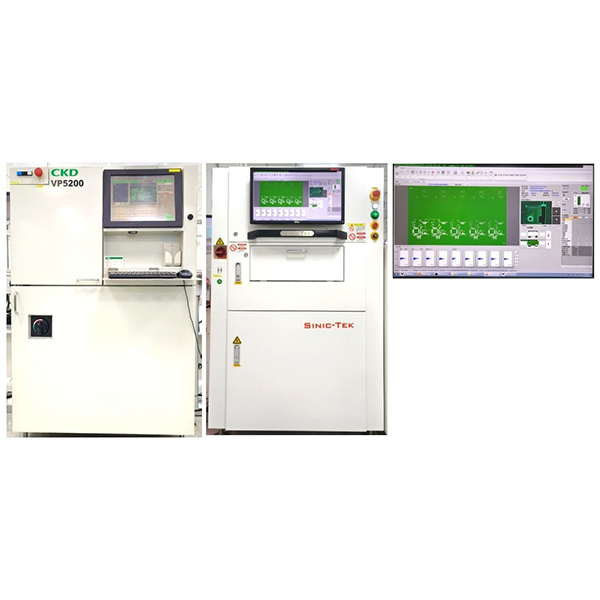

El equipo de inspección de pasta de soldadura utiliza cámaras HD de alta velocidad y tecnología de imágenes 3D para escanear y analizar la capa de pasta de soldadura en la superficie de la PCB. El sistema mide automáticamente parámetros clave como la altura, el volumen y el área de la pasta de soldadura, al tiempo que identifica rápidamente diversos defectos de impresión, como exceso de soldadura, soldadura insuficiente, desplazamiento, puentes y impresiones faltantes. Los resultados de la inspección se pueden enviar a la línea de producción en tiempo real, lo que permite corregir oportunamente el proceso de impresión y reducir las pérdidas por reelaboración y producción.

Ventajas principales

• Inspección de alta precisión:Puede detectar pequeños defectos de impresión de la pasta de soldadura y garantizar la calidad de la soldadura posterior.
• Retroalimentación en tiempo real:Los datos de inspección se cargan al instante, lo que permite advertir y corregir a tiempo las anomalías en la producción.
• Mejora del rendimiento:La inspección automatizada reduce en gran medida los errores humanos y aumenta el rendimiento en la primera pasada.
• Reducción de costes:Los problemas se detectan a tiempo, lo que reduce la necesidad de reelaborar y el desperdicio de material, lo que a su vez reduce los costes de producción.
• Datos trazables:Los resultados de la inspección se pueden archivar automáticamente, lo que facilita el seguimiento y el análisis de la calidad de la producción.

Campos de aplicación

El SPI se utiliza ampliamente en electrónica de consumo, electrónica automotriz, dispositivos médicos, equipos de comunicación y control industrial. Es adecuado para varios tipos de líneas de producción de PCB, incluyendo placas de una sola cara, de doble cara y multicapa. Para la fabricación de productos electrónicos de alta densidad, alta precisión y alta fiabilidad, el SPI se ha convertido en un proceso fundamental para garantizar la calidad y mejorar la competitividad.
