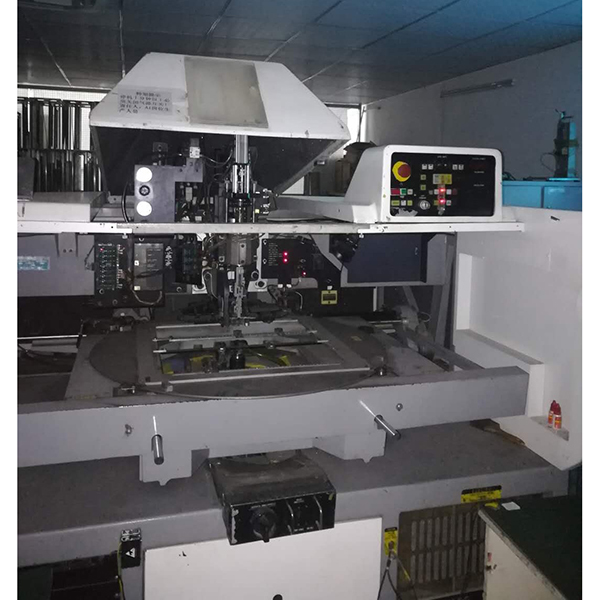

PTH de orificio pasante, incluyendo inserción DIP y soldadura

Componentes comunes enchufables (pasantes)

Los componentes comunes enchufables (agujero pasante) incluyen, entre otros, circuitos integrados en paquetes DIP, condensadores electrolíticos, condensadores cerámicos, inductores, transformadores, osciladores de cristal, conectores, conectores macho, conectores hembra, relés, fusibles, interruptores y dispositivos de potencia como TO-220 y TO-92. La inserción a través de orificios no solo es adecuada para componentes DIP (paquete de doble línea), sino que también cubre de forma exhaustiva todos los componentes electrónicos que requieren inserción PTH (orificio metalizado).

Proceso de montaje de orificios pasantes

1. Preparación y clasificación:De acuerdo con la lista de materiales (BOM) y el plan de producción del cliente, se preparan y clasifican todos los componentes de orificio pasante necesarios para la inserción.
2. Inserción:Los operadores o las máquinas automatizadas insertan los componentes, incluidos los chips DIP y diversas piezas PTH, en los orificios especificados de la PCB, asegurando la posición, orientación y polaridad correctas.
3. Conformación de terminales (si es necesario):En algunos componentes, los conductores se preforman para que se ajusten mejor a los orificios de la PCB y al proceso de soldadura.
4. Inspección y corrección:Se comprueba la precisión de los componentes insertados y se corrigen rápidamente los errores de colocación para garantizar la calidad del montaje.
5. Soldadura:Se utiliza soldadura por ola o soldadura manual para fijar firmemente los conductores de todos los componentes insertados a las almohadillas de la PCB, lo que garantiza conexiones eléctricas fiables.
6. Recorte y limpieza de los conductores:Los cables sobrantes se recortan después de la soldadura y se limpia el fundente residual para mejorar el aspecto y el rendimiento del producto.

Principales aplicaciones del montaje de orificios pasantes

El montaje de orificios pasantes se aplica ampliamente en diversos productos electrónicos, especialmente aquellos que requieren alta fiabilidad, alta potencia o fácil mantenimiento. Las aplicaciones típicas incluyen electrodomésticos (como televisores, equipos de audio, paneles de control de lavadoras), controles industriales (placas base, PLC, inversores), equipos de comunicación (routers, conmutadores), electrónica automotriz (tableros de instrumentos, módulos de potencia), instrumentación, dispositivos médicos e instrumentos de prueba.

Ventajas del montaje de orificios pasantes

• Adecuado para chips DIP y todos los componentes de orificio pasante, compatible con una amplia gama de procesos.
• Alta resistencia mecánica y juntas de soldadura robustas, con excelente resistencia a las vibraciones y fiabilidad.
• Admite componentes de alta potencia y gran tamaño para una mejor disipación del calor y conducción de la corriente.
• Mantenimiento y sustitución más fáciles de los componentes insertados, lo que reduce los costes de mantenimiento.
• Proceso maduro y equipos avanzados, adecuados para diversas necesidades de fabricación de productos electrónicos.

Diferencia entre el montaje de orificios pasantes y el SMT

El montaje de orificios pasantes (PTH) se utiliza principalmente para componentes más grandes o con grandes exigencias mecánicas, mientras que el SMT (tecnología de montaje superficial) es ideal para montajes miniaturizados, de alta densidad y altamente automatizados. Las ventajas del montaje de orificios pasantes son su alta fiabilidad y su fácil reparación, mientras que el SMT permite ahorrar espacio y mejorar la eficiencia de la producción.

Ventajas de nuestro servicio de montaje de orificios pasantes

Contamos con un equipo experimentado especializado en inserción y soldadura, que admite tanto procesos manuales como automatizados. Podemos satisfacer una amplia gama de requisitos, incluyendo la inserción, soldadura, recorte de cables y limpieza de todos los componentes PTH, incluyendo, entre otros, los paquetes DIP. Un estricto control de calidad garantiza una calidad de producto estable y fiable. Podemos adaptar el proceso y los estándares de inspección a las necesidades del cliente, proporcionando verdaderamente servicios integrales de montaje de orificios pasantes.
