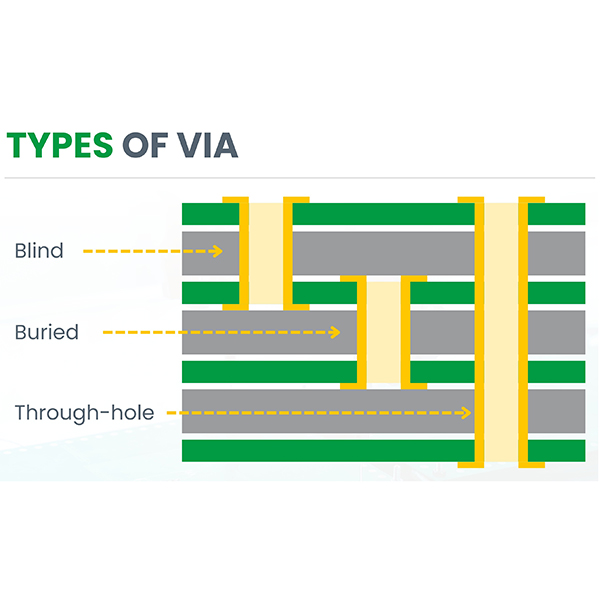

Las vías pasantes se utilizan para conectar todas las capas de una PCB

Las vías pasantesson un tipo común de estructura de orificios en las placas de circuito impreso. Se refieren a orificios que penetran de un lado de la PCB al otro, utilizados para conectar trazas conductoras entre diferentes capas de la placa y también sirven como puntos de montaje para los conductores de los componentes.

Características principales

1. Penetra todas las capas de la PCB, extendiéndose desde la capa superior hasta la inferior, con ambos extremos expuestos en la superficie de la PCB. El orificio es totalmente transparente.
2. Se utiliza habitualmente para conectar trazas conductoras entre diferentes capas de la placa de circuito y para montar los conductores de los componentes.
3. Se fabrican mediante procesos maduros, que suelen implicar taladrado mecánico o taladrado láser seguido de metalización (galvanoplastia) para lograr la continuidad eléctrica.

Aplicaciones

1. Establece conexiones eléctricas entre las capas de la PCB.
2. Permite soldar componentes tradicionales de orificio pasante (resistencias, condensadores, circuitos integrados, etc.) insertando pines en los orificios.
3. Ampliamente utilizado en diversos tipos de placas de circuito, especialmente en placas de doble cara y multicapa.

Ventajas

1. Conexiones seguras con un rendimiento eléctrico estable y fiable.
2. Proceso de fabricación maduro, bajo coste, adecuado para la producción en serie.
3. Facilita el montaje y el mantenimiento manuales.
