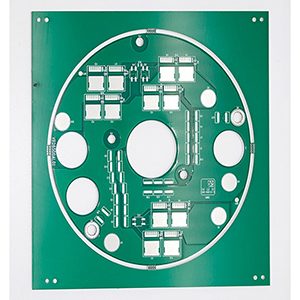

¿Cuáles son los materiales más comunes utilizados en las placas de circuito impreso?

La PCB (placa de circuito impreso) es un componente fundamental de los dispositivos electrónicos modernos. No solo sirve como soporte físico para los componentes electrónicos, sino que también actúa como soporte clave para la interconexión eléctrica y la transmisión de señales. Al igual que unared neuronalen el mundo electrónico, la PCB conecta de manera eficiente y confiable varios componentes, formando un sistema de circuito completo.

Materiales base

1. Sustrato de papel fenólico:El material base más tradicional para PCB, fabricado con papel impregnado con resina fenólica. Ofrece una buena maquinabilidad y un bajo coste, pero tiene una resistencia térmica y unas propiedades dieléctricas deficientes. Solo es adecuado para productos electrónicos de consumo y electrodomésticos con bajos requisitos de rendimiento eléctrico y entornos moderados.
2. Sustrato de fibra de vidrio epoxi (FR-4):Actualmente es el más utilizado, fabricado con resina epoxi y tela de fibra de vidrio. Presenta excelentes propiedades eléctricas, resistencia mecánica, resistencia al calor y estabilidad química. El FR-4 se utiliza ampliamente en dispositivos electrónicos generales, como ordenadores, equipos de comunicación y sistemas de control industrial.
3. Sustrato de poliimida:Utiliza una película de poliimida como capa aislante, lo que le confiere una resistencia al calor extremadamente alta (temperaturas de trabajo continuas superiores a 260 °C), excelentes propiedades eléctricas, baja absorción de humedad y buena resistencia mecánica. Se utiliza principalmente en la industria aeroespacial, militar, electrónica automotriz y otros campos con alta fiabilidad y entornos hostiles, así como en circuitos de alta frecuencia como microondas y RFID.
4. Sustrato de aluminio:Utiliza aleación de aluminio como base, recubierta por una capa dieléctrica aislante. Tiene una excelente disipación del calor, lo que resuelve eficazmente los problemas de gestión del calor en dispositivos electrónicos de alta potencia. También tiene buena resistencia mecánica, blindaje electromagnético y cierta resistencia a la corrosión. Se utiliza comúnmente en iluminación LED, módulos de potencia, electrónica automotriz, equipos de audio y otras aplicaciones que requieren una disipación eficiente del calor.
5. Sustrato de cobre:Utiliza cobre de alta pureza como base, con una capa aislante compuesta. Los sustratos de cobre tienen una conductividad térmica excepcional, mucho mayor que la del aluminio, y son especialmente adecuados para aplicaciones de alta potencia y alto calor, como LED de alto brillo, módulos de potencia, vehículos eléctricos y estaciones base de telecomunicaciones. También ofrecen una alta resistencia mecánica y a la corrosión, lo que los hace adecuados para entornos hostiles.
6. Sustratos especiales:Para productos electrónicos de alta frecuencia, alta velocidad o alta fiabilidad, también se utilizan materiales de alto rendimiento, como sustratos cerámicos y PTFE (politetrafluoroetileno), para cumplir con requisitos eléctricos y ambientales especiales.

Lámina de cobre

La lámina de cobre es el material principal de la capa conductora de las PCB y se divide en dos tipos:

1. Lámina de cobre electrolítico:Se produce químicamente depositando una película uniforme de cobre sobre un rodillo de acero inoxidable y, a continuación, despegándola. Es de bajo coste, está disponible en varios grosores y tamaños, y es el tipo de lámina de cobre más utilizado para los PCB rígidos.
2. Lámina de cobre laminada:Se fabrica laminando y recociendo repetidamente el cobre mediante métodos físicos. Tiene una alta ductilidad, lo que la hace especialmente adecuada para placas de circuito flexibles (FPC) y entornos dinámicos. Su superficie lisa y sus estrías bajas son ideales para aplicaciones de alta frecuencia y microondas, pero es más cara, tiene una menor adhesión a los sustratos y su anchura es limitada.

Capa aislante

La capa aislante se encuentra entre la lámina de cobre y el material base, lo que garantiza el aislamiento eléctrico entre las capas conductoras y la seguridad del circuito. Los principales materiales son:

• Resina epoxi:Buen aislamiento y adhesión, bajo coste, ampliamente utilizada en la mayoría de las PCB.
• Poliimida:Excelente resistencia al calor y propiedades eléctricas, ideal para aplicaciones de alta gama, alta frecuencia o alta temperatura.

Capa protectora

1. Máscara de soldadura:Normalmente de color verde, cubre la superficie de la placa para proteger el circuito de cortocircuitos, define las áreas de soldadura, evita puentes de soldadura y mejora la precisión de la soldadura y la fiabilidad de la placa.
2. Capa de serigrafía:Se utiliza para marcar las posiciones de los componentes, identificadores, advertencias, etc. La capa de serigrafía facilita el montaje y el mantenimiento posterior, ayudando a los ingenieros a identificar rápidamente los componentes y las trazas.

Acabado superficial

Para mejorar la soldabilidad, la resistencia a la oxidación y la fiabilidad, los procesos comunes de acabado de la superficie incluyenHASL(nivelación de soldadura con aire caliente),ENIG(inmersión en níquel químico y oro),OSP(conservante orgánico de soldabilidad) yinmersión en plata, dependiendo de las necesidades de la aplicación.

Soldadura

1. Soldadura de aleación de plomo y estaño:Como la soldadura eutéctica 63Sn-37Pb, que proporciona buena conductividad, procesabilidad, bajo punto de fusión y uniones de soldadura resistentes. Sin embargo, debido a la toxicidad del plomo, su uso está disminuyendo en favor de la protección del medio ambiente.
2. Soldadura sin plomo:Punto de fusión alrededor de 217 °C, no tóxica y respetuosa con el medio ambiente, requiere un procesamiento más estricto y se ha convertido en la opción mayoritaria.

Materiales ecológicos y sostenibles

Con unas normativas medioambientales cada vez más estrictas, la fabricación de PCB pone mayor énfasis en los materiales sin halógenos, que cumplen con la normativa RoHS y son reciclables, lo que promueve el desarrollo ecológico y sostenible en la industria electrónica.

Campos de aplicación

Los materiales comunes para PCB se utilizan ampliamente enelectrónica de consumo,dispositivos de comunicación,control industrial,electrónica automotriz,instrumentos médicos,hogar inteligente,iluminación LEDy otras áreas. Ya sea para la creación de prototipos de nuevos productos o la producción de pruebas en lotes pequeños, los materiales PCB de alta calidad son fundamentales para garantizar el rendimiento y la fiabilidad de los productos electrónicos.
