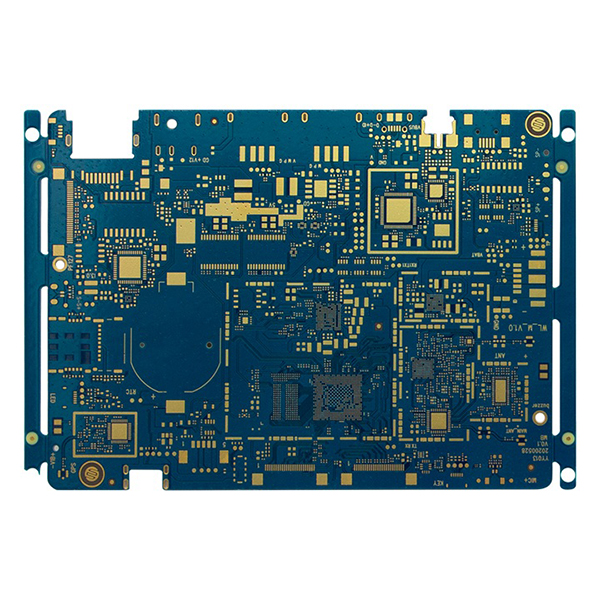

Fabricación de PCB para IoT 5G con S1000-2M y ENIG+OSP

Esta PCB para IoT 5G ofrece un excelente rendimiento eléctrico y una resistencia mecánica fiable, cumpliendo con los estrictos requisitos de transmisión de señales de alta velocidad y montaje de alta densidad para dispositivos IoT 5G. Su diseño y proceso de fabricación tienen plenamente en cuenta las diversas necesidades de los terminales IoT, ofreciendo una gran compatibilidad y escalabilidad.

Características principales de la fabricación de PCB 5G IoT

• Utiliza un sustrato de alto rendimiento S1000-2M, con una resistencia térmica y una estabilidad dimensional superiores, adecuado para la transmisión de señales de alta frecuencia y alta velocidad.
• El proceso de prensado híbrido mejora el rendimiento general de la placa, adaptándose a estructuras multicapa y diseños de circuitos complejos.
• El tratamiento de la superficie combina ENIG (níquel químico y oro por inmersión) y OSP (conservante orgánico de soldabilidad), lo que mejora la fiabilidad de la soldadura y la resistencia a la oxidación, y prolonga la vida útil del producto.
• Admite enrutamiento de alta densidad y procesamiento de pequeña apertura, lo que responde a las tendencias de miniaturización e integración en el IoT.
• La excelente integridad de la señal y la compatibilidad electromagnética garantizan una transmisión de datos 5G estable.
• Tamaño, número de capas y parámetros de proceso personalizables para adaptarse de forma flexible a diversos dispositivos IoT.

Aplicaciones principales

• Placas base y módulos funcionales para dispositivos terminales IoT 5G.
• Nodos de detección y control en aplicaciones de hogares inteligentes y ciudades inteligentes.
• Campos de alta fiabilidad, como redes de vehículos e IoT industrial.
• Diversos módulos de comunicación inalámbrica y dispositivos de adquisición de datos.
• Otros productos 5G IoT que requieren transmisión de señales de alta velocidad e integración de alta densidad.
